热成像技术检查宾高德®砖内衬体系统的完整性

利用热成像技术可以用于检测宾高德®硼玻璃砖内衬系统的完整程度。因为在烟囱运行期间，烟囱内衬的任何缺陷都会造成热量的异常传播，在热成像图片中显示为一个高温区域。

此技术同样可用于不同类型的防腐材料。在有外保温的防腐型式中，由于外保温层的存在，排烟筒的渗漏不能被及时发现。有可能导致重大的腐蚀事故。采用热成像方式，在不停机的情况下，可以发现外保温层温度区域的异常变化，从而及时发现腐蚀渗漏区。

在北美，无论是新建的还是现有的燃煤、石油和褐煤发电厂，湿法烟气脱硫(WFGD)使用都变得越来越普遍。由于烟气含水饱和，在烟囱壁上不断形成冷凝物这种冷凝物可与稀硫酸相媲美，pH值约为1 。

基于宾高德®硼玻璃砖内衬的成功经验。美国和加拿大的众多新建的湿法烟囱采用了宾高德®硼玻璃砖内衬防腐系统。

本文介绍了美国和加拿大部分电站脱硫烟气采用宾高德®硼玻璃砖内衬的运行情况，并利用热成像技术，在不停机的情况下对烟囱进行了检测。

这些案例研究涉及下列发电站:

1. 科尔森湾发电站 加拿大圣约翰

2. 斯珀洛克发电站，肯塔基州梅斯维尔

3. 梅奥发电站 北卡罗来纳州罗克斯伯勒

案例1:科尔森湾电站

2004年，湿法脱硫改造，建造了一个双钢内筒新烟囱，并安装了宾高德®硼玻璃砖内衬系统，以保护钢烟道，烟道内烟气温度均在54℃左右，烟气流速约为18.2m/sec。于2004年3月至9月期间分阶段安装。

钢内筒外部没有保温层，因为宾高德®硼玻璃砖内衬系统不仅是防腐蚀材料，更是优良的保温材料。在过去15年里，宾高德®硼玻璃砖内衬系统都没有进行过任何维修。工作人员对免维护的衬里性能非常满意。

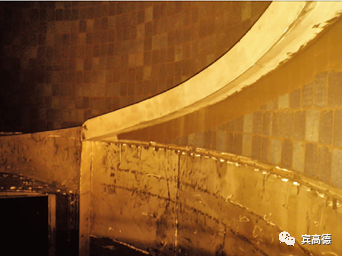

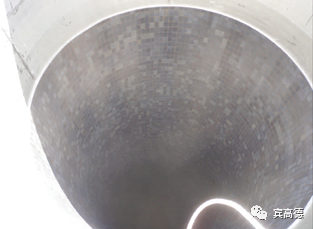

下图显示了使用约15年的宾高德®块衬系统的性能。

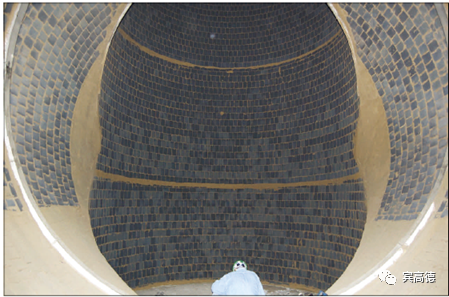

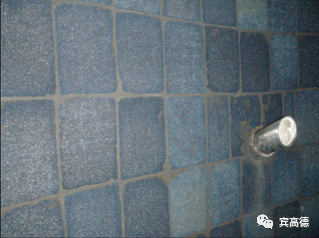

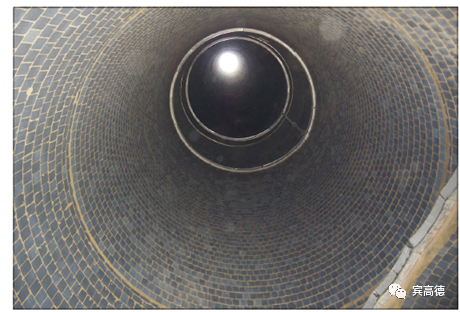

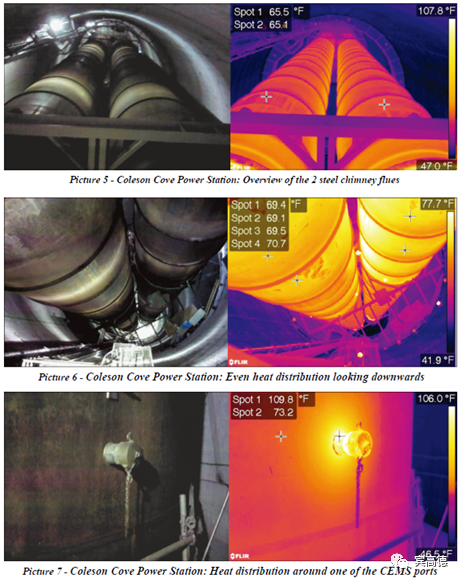

图5 -7是在科尔森湾烟囱拍摄的，并清楚地显示内衬系统的表现。请注意，这些设备已经服役超过15年。

案例2:斯珀洛克发电站，肯塔基州梅斯维尔

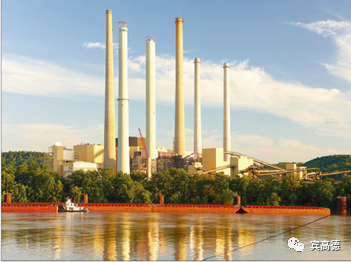

斯普尔洛克发电厂是东肯塔基州温彻斯特电力合作公司(EKPC)旗下最大的发电厂。两套烟气脱硫系统分别安装在325兆瓦1号机组和525兆瓦2号机组上。于2008年1月至11月期间分阶段安装宾高德®硼玻璃砖内衬系统。烟道内的烟气温度在52-60℃之间。

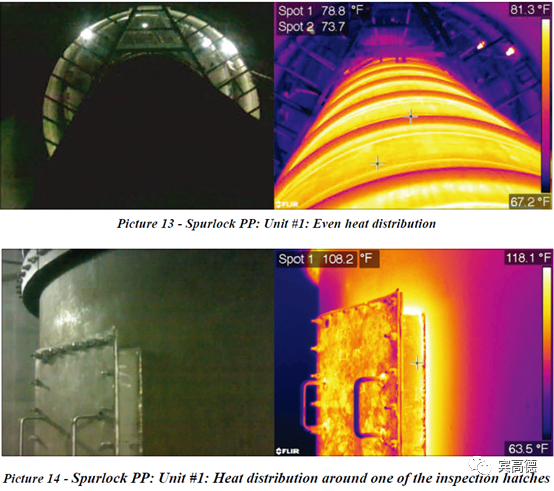

如下图所示，使用后多次检查，未发现任何损坏的地方。

如上图，检修口没有安装宾高德的部位，温度显示明显高于其他部位。

案例3: 梅奥发电站 罗克斯伯勒 北卡罗来纳州

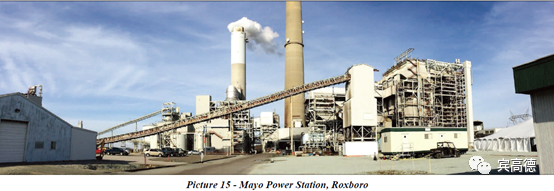

梅奥电厂位于北卡罗来纳州罗克斯伯勒附近。2008年，作为改造WFGD项目的一部分建造了一个单钢内筒烟囱。同年6月至9月，宾高德®硼玻璃砖内衬系统。

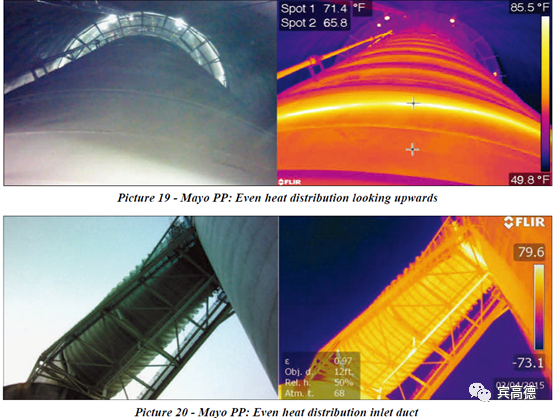

 2015年2月，宾高德有机会进入烟囱的环形空间，利用热成像技术检查了宾高德®硼玻璃砖内衬系统的隔热性能。结果表明，宾高德®硼玻璃砖内衬系统没有发现任何缺陷(图19 - 20)。

上图中，在膨胀节处，由于是软连接，没有用宾高德系统全面覆盖，同样显示出较高的温度。
