单筒混凝土烟囱的多机组运用 -----嘉兴新嘉爱斯热电有限公司

摘要：选用合适防腐方案的单筒混凝土烟囱，可用于中小机组的多机组共用，节约大量资金，优化场地布置，减少检修工作，杜绝非计划停机。

单筒混凝土贴宾高德（宾高德简式烟囱）是获得国家标准、国际标准推荐的方案。宾高德系统30年免维护的优异性能保证了单筒混凝土烟囱多机组共用的合理性与现实性。

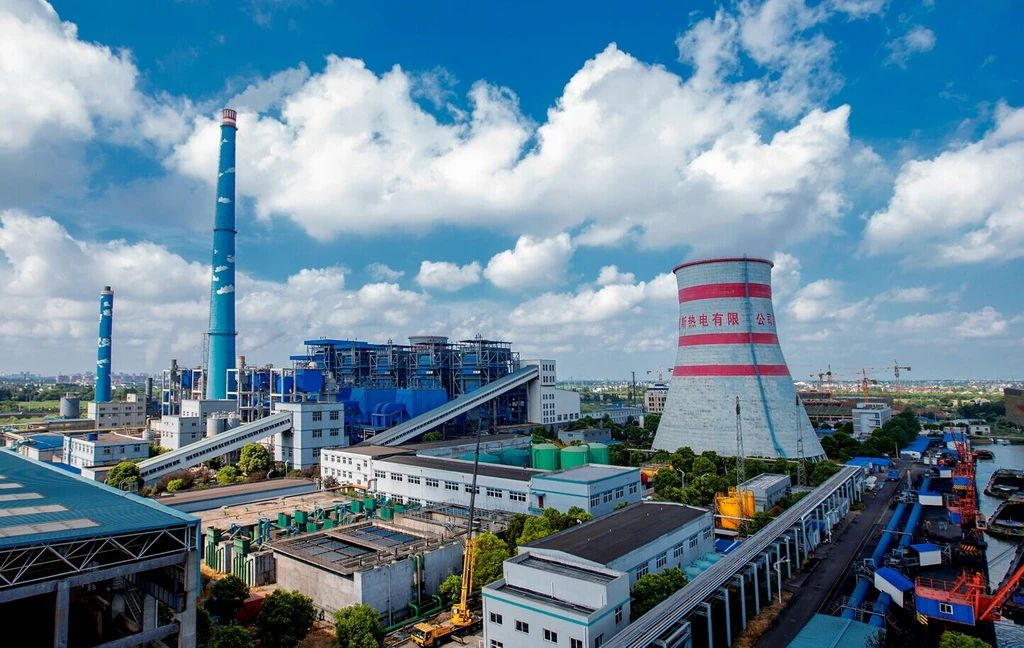

嘉兴新嘉爱斯热电有限公司，位于嘉兴市王江泾镇07省道东侧，京杭大运河西侧。现有4台220t/h高温高压循环流化床燃煤锅炉、2台220t/h高温高压循环流化床污泥焚烧炉以及1台130t/h高温高压生物质焚烧锅炉。

其中5台炉合用一座高度为150m、出口内径为4.7m的钢筋混凝土单筒烟囱，采用宾高德系统防腐。

锅炉设计煤种为煤混干化污泥。

烟气脱硫为石灰石-石膏湿法工艺（炉外脱硫），采用无烟气加热装置(GGH)的方案，烟气经过大湿法脱硫及湿电除尘后进入烟囱排放，烟气温度约50℃，烟气腐蚀等级为强腐蚀性，烟气腐蚀的类型包括硫酸、氯酸、盐酸、硝酸、氯化氢等。

 烟气走向如下图所示，通过两侧的公用烟道进入烟囱排放。

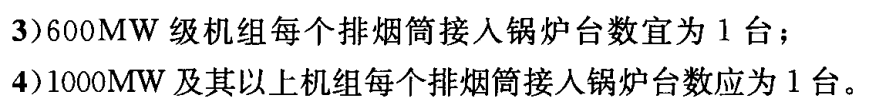

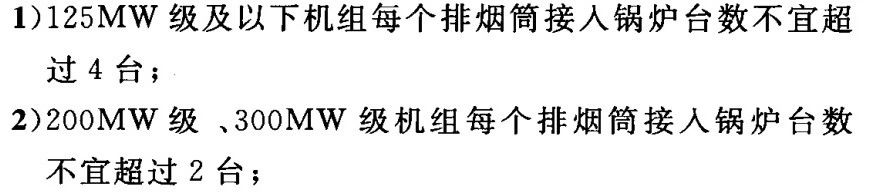

在新版GB/T50051-2021《烟囱工程技术标准》中对烟囱的接入锅炉台数规定如下：

除了1000MW及其以上机组，规定明确要求“应”为一台外，中小规模 的机组均可接入多台，此规定为中小规模机组在排烟筒建设方面节约成本明确了方向。

由于多机组接入一个排烟筒时，对于排烟筒的可靠性要求极为严苛，防腐方案的选择在此尤为重要！

本案例采用宾高德系统防腐，从2016年湿法脱硫改造后运行至今，防腐系统工作良好。作为多机组共用一个排烟筒的实用案例之一，提供了切实可行的宾高德系统运行业绩，是多机组共用一个排烟筒时防腐方案的不二选择。

下表为部分新建宾高德简式烟囱，表中列出了烟囱的高度与出口直径，共用机组的情况。
